锂电池加工,锂电池PACK基础知识,如何选择正确的电池检测设备?

2020-07-22 10:06:03 240

锂电池的应用广泛,从民用的数码、通信产品到工业设备到特种设备等都在批量使用,不同产品需要不同的电压和容量,因此锂离子电池串联和并联使用情况很多,锂电池通过加装保护电路、外壳、输出而形成的应用电池称为PACK。PACK可以是单只电池,如手机电池、数码相机电池、MP3、MP4电池等,也可以是串并联组合电池,如笔记本电脑电池,医疗设备电池,通信电源,电动车电池,备用电源等。当下新国标大背景下,锂电池需求量越来越大,很多铅酸电池企业也纷纷推出锂电产品;其实锂电池PACK工艺不难,掌握这一技术自己可组装电池,而不再仅仅充当厂家“电池搬运工”的角色,利润和售后不再受制于人;掌握一门技术,有“锂”走遍天下。同时电池检测是整个电池PACK的生产流程中不可或缺的一环,所以选择正确的电池检测设备非常重要。

锂电池加工,锂电池PACK基础知识,如何选择正确的电池检测设备?


1、锂电池PACK组成:

PACK包括电池组、保护板、外包装或外壳、输出(包括连接器),钥匙开关,电量指示,及EVA、青稞纸、塑胶支架等辅助材料这几项共同组成PACK。PACK的外特性由应用决定。PACK的种类很多。

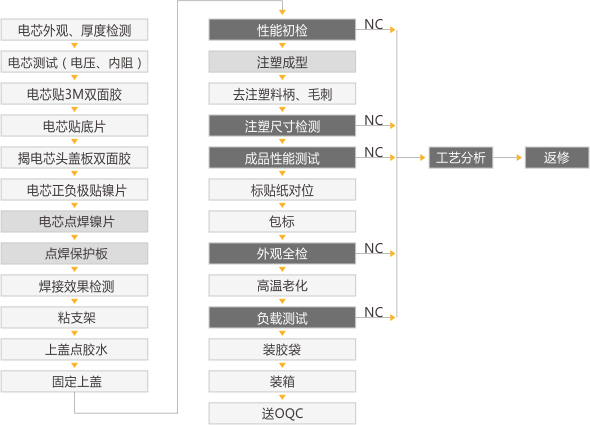

2、锂电池PACK的生产流程:

锂电池加工,锂电池PACK基础知识,如何选择正确的电池检测设备?

3、锂电池PACK的特点

有完整的功能,可直接应用。

种类的多样性。同一应用需求有多种PACK能实现。

电池组PACK要求电池具有高度的一致性(容量,内阻,电压,放电曲线,寿命)。

电池组PACK的循环寿命低于单只电池的循环寿命。

在限定的条件下使用(包括充电、放电电流,充电方式,温度、湿度条件,振动情况,受力程度等)

锂电池组PACK保护板要求有充电均衡功能。

高电压、大电流电池组PACK(如电动车电池、储能系统)要求配备电池管理系统(BMS)、CAN、RS485等通迅总线。

电池组PACK对充电器的要求较高,有些要求和BMS实现通迅,目的是使每只电池正常工作、完全发挥出电池储存的能量,并保证使用安全、可靠。

4、PACK的方法

PACK组成

①串并组成:电池由单体电池通过并串联而成。并联增加容量,电压不变,串联后电压倍增,容量不变,如3.6V/10Ah电池由单只N18650/2Ah通过5并组成。先并后串:并联由于内阻的差异、散热不均等都会影响并联后电池循环寿命。但单个电池失效自动退出,除了容量降低,不影响并联后使用,并联工艺较严格。并联中某个单位电池短路时,造成并联电路电流非常大,通常加熔断保护技术避免。先串后并:根据整组电池容量先进行串联,如整组容量1/3, 后进行并联,降低了大容量电池组故障概率。

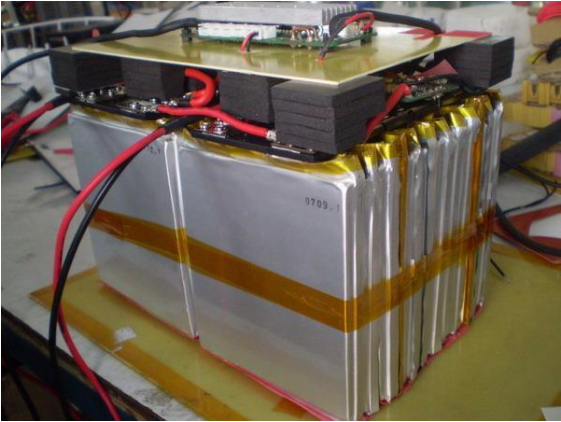

PACK电池组

②电芯要求:根据自己设计要求选取对应电芯,并联及串联的电池要求种类一致、型号一致,容量、内阻、电压值差异不大于2%。一般情况下,电池通过并联串联组合后,容量损失2%—5%,电池数量越多,容量损失越多。不管是软包装电池还是圆柱电池,都需要多串组合,如果一致性差,影响电池容量,一组中容量低的电池决定整组电池的容量。要求大电流放电性能。电机起步电流是正常工作电流的3 倍,大电流放电才能提高电机动力性能。要求电池散热良好。电池数量较多,电池箱内部的电池温升 不容易散出来,造成各电池间温度不均匀,放电特性不一,长久造成电池性能下降。生产工艺水平高。电池要能承受颠簸路面的振动冲击。对生产工艺尤其是点焊工艺要求高。焊接完毕后进行测试以防虚焊、脱焊。

③PACK的工艺:电池的PACK通过二种方式实现,一是通过激光焊接或超声波焊接或脉冲焊接,这是常用的焊接方法,优点是可靠性较好,但不易更换。二是通过弹性金属片接触,优点是不需焊接,电池更换容易,缺点是可能导致接触不良。

5、锂电池PACK的设计

充分了解使用要求,如应用环境(温度、湿度、振动、盐雾等)、使用时间、充电、放电方式和电参数,输出方式,寿命要求等。

按使用要求选择合格的电池和保护电路板,

满足尺寸、重量的要求。

包装可靠,满足要求。

生产工艺简洁化。

方案最优化。

成本最低化。

检测易实现。
